Крытый каток с трибунами на 2500 зрителей

Архитекторы Саржер, Фришландер

Внешне конструктивная схема катка напоминает решение бассейна в Милане. Однако между ними имеются существенные различия. Форма здания катка в плане вытянута — ледяное поле имеет габариты 25X56 м. Пролет гиперболических арок, несущих предварительно напряженное висячее покрытие из стальных тросов, равен 100 м. Дополнительные спортивные залы расположены под верхними трибунами.

Отличительной чертой этого проекта является то, что в нем учтена возможность применения ряда сборных элементов и деталей. Это позволило ускорить и удешевить его возведение.

Министерство, в ведении которого находится строительство спортивных сооружений Франции, приняло этот проект как эталон для осуществления целой серии аналогичных сооружений.

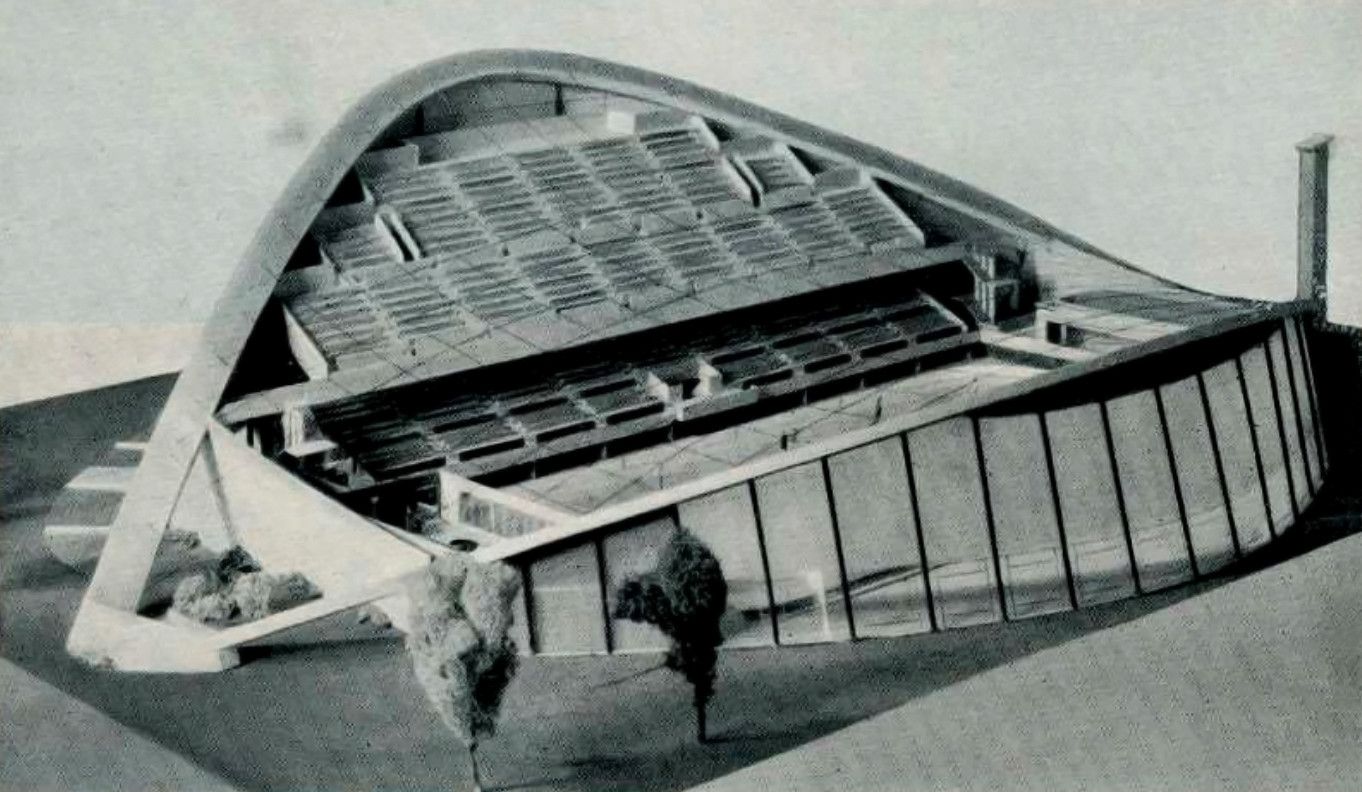

Крытый каток сборной конструкции. Макет

Городской бассейн в Милане

Архитектор А. Арригетти; инженер Р. Саржер

Из построек Саржера, осуществленных за пределами Франции, известен городской крытый бассейн в парке Солари в Милане.

Горизонтальная проекция бассейна — круг диаметром 35 м. Покрытие — железобетонная висячая оболочка двоякой кривизны. Жесткость покрытия достигается предварительным натяжением тросов, крепящихся к железобетонным бортовым элементам. Кроме того, здесь введены дополнительные оттяжки, заделанные в фундамент.

Выбранная схема конструкций лишь с двумя вынесенными наружу опорами оставляет все внутреннее пространство сооружения совершенно свободным. Отсутствие несущих наружных простенков позволило остеклить по периметру все здание, что в данном случае, когда бассейн построен в парке и окружен зеленью, создает особенно приятный интерьер.

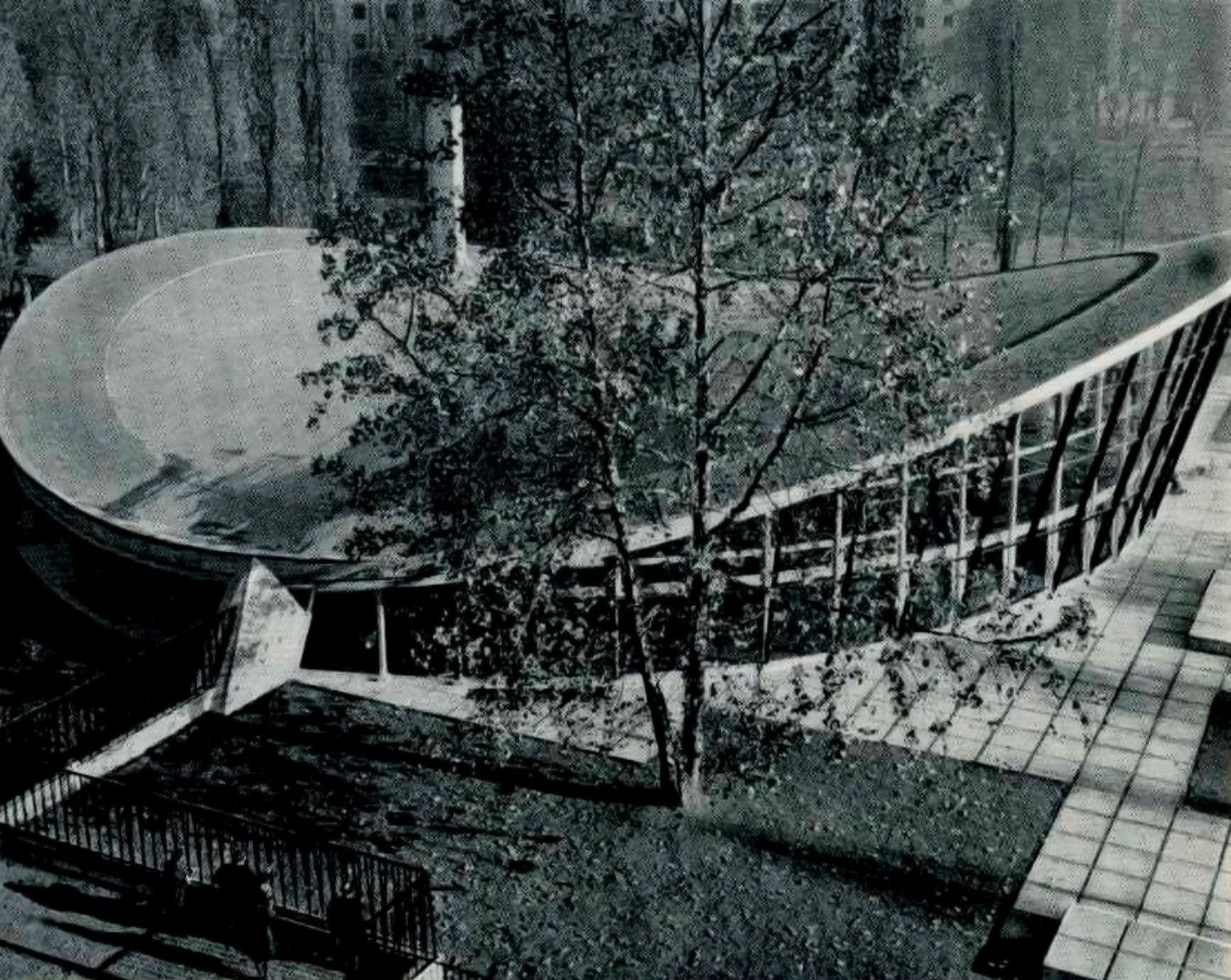

Городской бассейн в Милане. Общий вид

Крытый стадион в Сен-Назере

Архитекторы Р. Висюэен, Л. Лонге, Р. Ривьер; инженер Р. Саржер при участии Ж. Бателье

Крытый стадион для различных видов спорта в Сен-Назере находится на обширной территории так называемого Большого болота (Гран-маре), где размещается крупный спортивный комплекс — площадки для футбола, регби, баскетбола, гандбола, тенниса, плавательные бассейны, залы для гимнастики и пр. Помимо спортивных площадок проектное задание крытого стадиона включало также устройство сцены для театральных представлений и концертов с расчетом зала на 3000 зрителей.

Слабый грунт, на котором расположено это огромное сооружение, вызывал необходимость особенно внимательного подхода к проектированию и подземной, и надземной его частей. Варианты возможных решений разрабатывались архитекторами и конструктором совместно.

Сначала предполагалось построить сооружение прямоугольной формы с трибунами по трем сторонам его и сценой в торцовой части. В подтрибунном пространстве должны были располагаться вспомогательные помещения. Перекрытие стадиона намечалось в виде ряда железобетонных арок. Однако при таком решении под здание пришлось бы забить огромное число свай на глубину до 20 м, чтобы пройти сквозь слой болотистого грунта и достичь материковой породы.

Второй вариант предусматривал круглое в плане здание — в виде цирка с центральной ареной. Недостатком этого решения было неудобное расположение сцены. Кроме того, и при этом варианте необходимо было подводить под сооружение свайное основание большой площади.

Окончательный вариант блестяще разрешил все эти задачи. Как видно из разреза по стадиону, Саржер нашел весьма удачный выход: вместо обычных для такого типа зданий отдельно стоящих колонн или рам Саржер заключил стадион в чашу, которая опирается на фундамент, имеющий развитую поверхность типа оболочки, требующей минимальное количество свай по периметру нижнего опорного кольца.

Конструкция стадиона спроектирована так, что вес его стал наименьшим. Нижняя сжатая часть выполнена в виде оболочки из железобетона, материала, лучше всего работающего на сжатие, а верхняя часть — покрытие — выполнена из стальных тросов- элементов, лучше всего работающих на растяжение. Таким образом, конструкции как верха, так и низа сооружения выбраны очень рационально.

Трибуны на 2500 мест с широкими проходами, где может свободно стоять еще 500 зрителей, расположены амфитеатром и занимают больше половины площади, окружающей арену. Эта часть оболочки, где находятся трибуны, выше противоположной части оболочки, в которой находится сцена.

Такая планировка зала подсказала устройство наклонного висячего покрытия, продольная ось которого находится под углом 13° к горизонту.

Максимальный диаметр верхней части равен 88 м, высота нижнего кольца над уровнем земли — 19 м, а верхнего — 25 м. Изогнутый пандус, ведущий к главному входу, имеет ширину 6 м и длину 48 м. Кроме главного, имеется еще шесть запасных выходов.

Все усилия в оболочке-чаше раскладываются на два направления: на горизонтальные кольцевые напряжения растяжения и на сжатие в меридиональных направлениях. Самые большие нагрузки в нижней части чаши воспринимаются железобетонным поясом, диаметром 49 м, имеющим высоту 1 м и ширину 2 м. Пояс лежит на 166 сваях с несущей способностью 80 т каждая.

Верхняя часть оболочки заканчивается большим железобетонным кольцом, к которому натянуто висячее покрытие. Диаметр этого кольца равен 85 м, выступающая наружу консольная часть его имеет ширину 2,5 м. Средняя толщина кольца 0,7 м.

Висячее сферическое покрытие (близкое по своей форме к параболоиду вращения) площадью 3000 м2 рассчитали исходя из промежуточного состояния его между свободно висящей и предварительно напряженной схемой, поскольку собственного веса покрытия было почти достаточно для обеспечения его устойчивости при любом направлении ветра. Сетка покрытия состоит из тросов и швеллеров, расположенных в трех направлениях и соединенных между собой узловыми втулками, допускающими некоторую подвижность. По сетке сделан настил из стального листа, по которому уложен слой железобетона толщиной 4,5 см, полностью стабилизирующий покрытие.

В законченном виде стадион напоминает большую, лежащую среди поля наклонную раковину с слегка выступающими меридиональными ребрами и с нарочито оставленными отпечатками досок опалубки на поверхности бетона.

Городской спортивный центр в Нантерре

Архитекторы Амедей и Жан Даррас при участии И. Бедона; инженер Р. Саржер при участии Ж. Бателье, С. Кожокарю и др.

По проекту планировки Нантерра спортивный центр его должен был занимать находящийся на виду участок по ул. Жолио Кюри, напротив здания муниципалитета. Спортивный центр был рассчитан на обслуживание 85 тыс. жителей своего района и примерно на 200 тыс. жителей прилегающей к Нантерру части Парижа.

Проектирование спортивного центра началось еще в 1946 г. Тогда в программу входили два раздельных объекта — олимпийский бассейн и зал для соревнований. В 1959 г. было решено объединить оба эти объекта под одной крышей, в единое здание, исходя из общих соображений планировки района. Строительство началось в мае 1964 г. и было закончено к январю 1967 г.

Спортивный центр имеет прямоугольный план 72X66 м, высота здания 12 м. Оно объединяет два основных объема — олимпийский бассейн 50X20 м и зал для соревнований 44X24 м. Между ними по продольной оси здания находятся трибуны на 800 человек для зала и на 500 человек для бассейна.

Вспомогательные помещения — раздевальные, ресторан самообслуживания, техническое оборудование для нагревания и очистки воды и пр. — расположены под трибунами, для того чтобы не лишать основные помещения естественного света.

Такая планировка в сочетании с принятой конструкцией, при которой наружные стены не несут вертикальных нагрузок, позволила почти полностью остеклить все четыре фасада. Летом западная часть здания со стороны плавательного бассейна раскрывается на обширный выложенный плитами солярий с небольшим круглым бассейном для детей.

На конструктивное решение этого здания, как и в предыдущем случае, оказали влияние внешние условия, а именно плохой грунт строительной площадки, требовавший глубокого заложения фундаментов. Поэтому с экономической точки зрения было очень важным свести число опор до минимума.

Интересное и совершенно оригинальное решение конструкции покрытия и здания в целом дало возможность перекрыть огромную площадь 4480 м², в основном имея всего лишь две точки опоры. Площадь каждой опоры равна 7,5 м² (2,5X3 м), внутри они полые, толщина их стенок равна 25 см.

Помимо вертикальной нагрузки около 1500 Т, приходящейся на каждую опору, они воспринимают также горизонтальные усилия от ветра 75 Т и обеспечивают продольную и поперечную устойчивость здания, будучи прочно заделанными в массивные фундаменты, доходящие до материковой породы.

Именно эти опоры несут 66-метровую центральную коробчатую железобетонную балку с пролетом 40 м, равным расстоянию между опорами, и с двумя консолями по 13 м. Балка имеет трапецеидальное сечение, высота его 6 м, нижнее основание 2,5 м и верхнее 4,5 м. Балка полая, разделенная по высоте на два технических этажа, стенки ее имеют толщину 25 см.

В эту осевую балку в обе стороны заделано тринадцать консольных балок в виде У-образных складчатых оболочек. Длина консолей в каждую сторону от осевой балки равна 33 м. Складки имеют переменную высоту, наклонные поверхности их образуют гиперболические параболоиды, толщина которых 12 см. Близ карниза складки оболочки связаны бортовой балкой.

Каждая балка-складка, так же как и главная центральная балка, несущая нагрузку 40 Т/м, сделана из предварительно напряженного железобетона.

Водонепроницаемость стенок и днища бассейна достигнута за счет предварительного напряжения железобетона, доведенного до 25 кГ/см², вместо принятых для резервуаров 20 кГ/см².

Два фасада Спортивного центра имеют обычные стальные импосты. В двух других фасадах — бассейна и гимнастического зала— введены оригинальные стойки из стали в виде вытянутых ромбов, между углами которых размещен кожух отопительной системы. Остекление следует наклону стоек ромбов. Этот наклон стекла и необычный контур фасадных стен вносит легкость и разнообразие в невысокую стену сооружения протяженностью 72 и 75 м. Кроме того, стойки ромбического рисунка подчеркивают независимость покрытия от опор.

Все здание Спортивного центра в целом, с его простым композиционным решением, интересной пространственной конструкцией и «отточенными» деталями представляет собой выдающееся сооружение.

Крытый бассейн в Монако

Архитектор Нотари; инженер Р. Саржер

В изящном проекте крытого бассейна в Монако в самой ясной и наглядной форме выражены идеи Саржера, касающиеся висячих предварительно напряженных конструкций. Здесь на две торцовые стальные наклонные арки натянуты продольные тросы, образующие поверхность двоякой кривизны. Для того чтобы придать сетке из тросов предварительное натяжение, достаточно тяжами торцовых фасадов отклонить арки в противоположные стороны. Величина натяжения тяжей торцовых фасадов определена математическим путем, исходя из основного принципа предварительного натяжения; ни при каких направлениях горизонтальных и вертикальных нагрузок тросы не должны испытывать сжимающих усилий.

Площадь бассейна 2200 м². Поскольку устойчивость сооружения достигается предварительным напряжением, покрытие выбрано наилегчайшее — по сетке предусмотрено уложить пластиковую пленку, которую по желанию можно убирать.

Из проекта видно, писал Саржер, насколько тесно в современных условиях связана работа архитектора и инженера. Саржер неоднократно возвращается к этой теме, чтобы доказать абсурдность правила французского Союза архитекторов, запрещающего инженерам сотрудничать в архитектурных проектных бюро на равных правах с архитекторами.

Спортивный центр в Сент-Уэн

Архитекторы Л. Метрик, А. Копп, П. Хазанов; инженер Р. Саржер

Строящийся под Парижем в Сен-Уэн спортивный центр является совместным творчеством архитекторов и инженера. Конструкция и архитектурный замысел в нем едины.

Опыт предыдущих сооружений с висячими сетками показал Саржеру, что арки, работающие на сжатие, лучше располагать не в поперечном, а в продольном направлении здания. Поэтому здесь железобетонные арки каробчатого сечения, между которыми натянута сетка из тросов в виде поверхности гиперболического параболоида, перекрывают больший пролет — 126 м.

Арки оттянуты книзу тросами и дополнительных опор не имеют. Таким образом, кроме двух арок, все конструктивные элементы стадиона — тросы. Распор арок воспринимается затяжками, проходящими под полом вдоль продольной оси стадиона. Фундаменты арок в торцах здания сделаны общими.

Ширина стадиона 60 м, высота в середине поля 33 м, площадь поля 3000 м².

Выбранная конструкция здания позволяет хорошо разрешить проблему освещения его дневным светом, отвод воды, вентиляцию и прочее.

Проект этого сооружения разрабатывался в 1963 г., но только в 1968 г. были выделены средства на его осуществление.

Общая схема этого здания напоминает схему бассейна в Монако. Сопоставление этих проектов—одного небольшого, другого грандиозного — позволяет сделать вывод, что конструкции из тросов дают хорошее решение при любом размере здания. Для перекрытия больших пролетов применение висячих покрытий особенно рационально с конструктивной точки зрения. Сложнее обстоит дело с пластикой такого рода зданий, однако непривычная еще недавно, она завоевывает все большее число сторонников. На примере данного сооружения видно, что новые формы, вызванные новыми конструкциями, прочно входят в жизнь.

Стадион на 100 тыс. зрителей в Париже

Архитекторы П. Эрбе, Ж. Ле Кутер при участии Д. Слоан; инженер Р. Саржер при участии Ж. Бателье

В 1966 г. во Франции проходил конкурс на стадион на 100 тыс. зрителей в Венсенсном лесу в Париже. Непременным условием при проектировании стадиона было сохранение характера местности. Этим было продиктовано ограничение высоты сооружения. Кроме крытого стадиона в здание входили четыре гимнастических зала, два бассейна — учебный и с трибунами, четыре спортивных зала, зал на 1200 зрителей, выставочный зал, музей спорта и пр. Помимо размещения в одном здании столь многих объектов, сложной представлялась организация движения транспорта и пешеходов.

Стадион решен в виде возвышающегося в лесу холма. Все вошедшие в программу элементы комплекса включены в один объем. Круглый в плане стадион диаметром 400 м состоит из 24 секторов. Железобетонные оболочки двоякой кривизны различной формы выполняют две функции: во-первых, они несут трибуны, во-вторых, являются тем жестким контуром, к которому крепится висячее покрытие из тросов. Площадь сетки из тросов составляет меньше 5% общей площади стадиона. Она не может рассматриваться ни как общее солнцезащитное устройство, ни как ограждение от непогоды. Сетка защищает только трибуны над игровым полем, небо открыто.

На уровне входов стадиона запроектирована широкая кольцевая галерея, предназначенная для эвакуации трибун. Это (пешеходное движение внесено внутрь стадиона) облегчает организацию подъезда автомобильного транспорта. Автомобильная стоянка на 10 тыс. машин предусмотрена в двух подземных этажах.

Пока проект существует только в стадии эскиза, но уже сейчас видно, что задумано сооружение, в котором умело использована пластика новых конструкций и возможности новых материалов.
