Статья впервые опубликована в 1969 году в журнале «АРХИТЕКТУРА СССР». В статье сохранены тональность, пунктуация и орфография на момент её первой публикации.
В марте 1970 г. в Осака, втором по величине городе Японии, откроется Всемирная выставка ЭКСПО-70, которая будет первой всемирной выставкой на территории Азии. Девиз выставки «Прогресс и гармония для человечества».
Большое значение приобретает участие в выставке Советского Союза, интерес к которому в странах Азии постоянно увеличивается. Советское правительство одним из первых откликнулось на предложение об участии в предстоящей всемирной выставке и решило построить выставочный павильон, который по своему объему и экспозиции был бы не менее павильона СССР в Монреале, одного из самых крупных павильонов на выставке ЭКСПО-67.
Архитекторы, работавшие над его проектом, считали своей главной задачей идейно-художественное решение Советского павильона. Проведение всемирной выставки в Осака совпадает с празднованием столетия со дня рождения В. И. Ленина; это событие должно было найти отражение в образе павильона и налагало большую ответственность на авторский коллектив при поисках идеи сооружения.

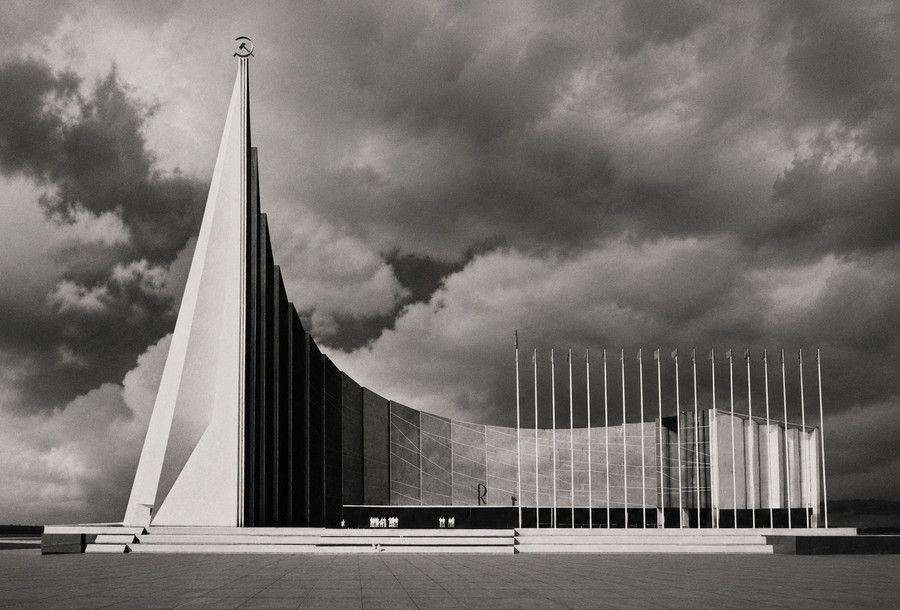

Движение вперед, динамическое развитие Советской страны, рост благосостояния народа — вот те основные черты, которые нашли отражение в архитектуре павильона. Развевающееся красное знамя — символ, который казался авторам наиболее отвечающим этим поискам, наиболее соответствующим образу Советского павильона. Этот символ авторы проекта стремились решить в конкретных архитектурных формах, воплотить в жизнь средствами архитектуры.
Авторы проекта стремились достигнуть динамичности архитектуры павильона. Эту черту имели в той или иной мере все основные павильоны Советского Союза на прежних всемирных выставках: в Париже, Нью-Йорке, Монреале. Все они разными средствами отражали стремительное движение нашего общества к коммунизму. Эту прогрессивную традицию необходимо было продолжить и развить в новых архитектурных формах, новыми средствами и в новых конструкциях. Поэтому объем и форма нового павильона приняты авторами в виде динамической структуры, растущей вверх по спиральной кривой.
Образной характеристике павильона авторы придавали первостепенное значение, при правильном решении всех функциональных задач, возможности устройства впечатляющей, красивой экспозиции и удобной организации графиков движения посетителей. Эти соображения легли в основу творческих поисков авторского коллектива на всех стадиях работы, в течение нескольких туров конкурса. Общая идея павильона оставалась неизменной в различных вариантах и в различной трактовке, постепенно развиваясь и уточняясь.
В первом эскизе павильона казалось достаточным придать ему динамичность путем использования подвесных вантовых конструкций покрытия. На главный фасад выносился мощный пилон, в теле которого располагался столб, являвшийся несущей опорой всего сооружения. К нему крепились тросы, растянутые стяжками по периметру здания. Вертикальная поверхность фасада решалась в виде большого остекленного витража.
На следующем этапе проектирования авторы отказались от тяжелого глухого пилона, в котором не было конструктивной необходимости и вместо него на фасаде был образован большой проем между вертикальной глухой несущей стеной и подвесной конструкцией всего покрытия. Здесь форму знамени получила несущая, изогнутая по полукругу, стена павильона.
В следующем туре конкурса авторы отказались от вантовой конструкции покрытия, создающей ощущение временного шатра, и перешли к конструкции из жестких рам различной высоты. При этом вертикальная плоскость фасада между рамами заполнялась дополнительным каркасом, по которому снаружи создавались плоскости в виде цветных стягов, объединявшихся в одно общее знамя. Однако главный вход в павильон получался непременно в проеме первой рамы, в высокой части павильона: это не соответствовало идеи экспозиции, которую должен был завершать самый большой, высокий и торжественный зал. Кроме того, конструктивная схема здания не была органически связана с формой плана и построением объема.
Поэтому авторский коллектив продолжал поиски такого решения, в котором художественный замысел, структура объема и плана были бы органически связаны с конструктивным построением объема. Такое решение было найдено в последнем варианте проекта, представленном на завершающий тур конкурса. Была предложена складчатая пространственная оболочка, образующая единое покрытие всего павильона, его кровлю и стены. При этом осталось только два композиционных элемента сооружения — вертикальная каркасная стена фасада и опирающаяся на нее структурная поверхность. Эта поверхность, состоящая из четыреугольных вогнутых квадров, начинается от передней грани фасадной стены и кончается в нижней части павильона. Динамичность павильона при этом достигается благодаря самой объемно-пространственной структуре сооружения, она органически связана с его конструктивным решением. Складчатая поверхность покрытия по кровле и стенам в виде квадр напоминает структуру элементов русской архитектуры. Это ощущение усиливается сочетанием красного цвета по фасаду здания с белыми квадрами всего покрытия, характерным для русской архитектуры. Вертикальная плоскость фасада, изогнутого в плане, представляет собой огромный красный стяг из отдельных флагов, образуемых плоскостями по стойкам каркаса; снаружи они обшиты металлическими листами, окрашенными в красный цвет. В вечернее время предполагается подсвет каждой плоскости, чтобы яркий свет переливался по всей поверхности фасада.
Высота павильона в верхней точке «знамени» — 100 м, в нижней — около 20 м. На вершине павильона будет укреплен символ страны — Серп и Молот, выполненный из металла в виде пространственной эмблемы с внутренним подсветом.
Общая композиция генерального плана выставки, по словам руководителя этого проекта архитектора Кензо Танге, исходит из идеи большого разветвленного дерева, образованного системой бассейнов, на котором располагаются красочные цветы — павильоны.
Павильон Советского Союза располагается на большом участке площадью в 20 тыс. м2, в северо-западной части выставки, на повышенном рельефе. От главного парадного входа, по оси которого располагается основной, вводный павильон выставки, к участку Советского Союза ведет широкая аллея с большим бассейном с одной стороны и движущимся тротуаром — с другой. Перед участком Советского павильона намечается остановка движущегося тротуара и монорельсовой подвесной дороги, обходящей территорию выставки, что обеспечит удобный подъезд посетителей.
Павильон обращен главным фасадом к юго-востоку, в сторону аллеи подводящей к участку, благодаря чему фасад будет хорошо освещаться в течение дня. Рельеф участка опускается в сторону подхода к павильону и для подъема посетителей на уровень пола первого этажа запроектированы широкие пологие лестницы, придающие парадность входу в павильон. Справа от оси главного входа, на платформе, будут установлены флагштоки с флагами всех республик Советского Союза. Перед павильоном на выступающей части цоколя предусмотрено устройство открытой эстрады, на которой можно будет проводить массовые выступления национальных ансамблей.
Главный вход, запроектированный в средней части павильона, ведет в большой круглый зал диаметром 38 м, посвященный жизни и деятельности В. И. Ленина. Здесь будут показывать документальные кинокадры о Ленине. Для придания залу большей торжественности и обогащения его пространственного решения в перекрытии предусмотрено большое круглое отверстие, благодаря которому высота зала воспринимается до уровня третьего яруса (на 13 м).
После Ленинского зала посетители начинают осмотр экспозиции первого этажа, затем поднимаются эскалатором или по лестнице на уровень второго этажа на отметку 7,5 м. В торце павильона предусмотрена установка вариоэкрана, на который можно смотреть с уровня первого и второго этажей. Осмотрев экспозицию второго этажа, посетители поднимаются на уровень третьего этажа, на отметку 13 м.
После осмотра экспозиции третьего этажа, посетители подходят к балкону, перед которым раскрывается пространство огромного зала, высотой от пола первого этажа до вершины павильона — без промежуточных перекрытий.
С третьего этажа посетители переходят через балкон второго этажа на уровень первого и после осмотра размещенной здесь экспозиции могут выйти из павильона через широкие выходы в торце зала или в сторону сада.
Большое внимание уделяется кинофикации павильона для раскрытия различных разделов экспозиции. 26 киноустановок с экранами различного размера помогут довести до зрителя достижения в различных областях жизни страны, сделать экспозицию более доходчивой и интересной. Для удобства кинопоказа проектировщики отказались от большого остекления, все залы сделаны без естественного света. Это позволит также наиболее выгодно осветить каждый экспонат.
Таким образом, отсутствие естественного света даст возможность применить самые эффективные приемы искусственного освещения и широко использовать кино и телевидение.
Благодаря сложной форме павильона, с повышенной и пониженной частями его объема, внутреннее пространство получается разнообразным и интересным — здесь и большой круглый зал, и необычный зал огромной высоты, и низкие «плоские» залы, и удобные места для отдыха.
Под большим высоким залом, в цоколе, находятся два зрительных зала, в которые можно войти с улицы через площадку, расположенную на 5 м ниже уровня пола первого этажа. Одним из них — киноконцертный, в виде амфитеатра, на 800 мест. В нем можно будет демонстрировать широкоэкранное кино, моды, проводить концерты, выступления ансамблей. При зале запроектированы комнаты для артистов, различные подсобные помещения. Второй зал — примерно на 450 мест — рассчитан на демонстрацию обычных и стереоскопических фильмов. Для выхода из заглубленных залов, помимо лестниц, предусмотрен эскалатор. Изолированные самостоятельные входы в кинозалы дадут возможность эксплуатировать их независимо от работы павильона.
В цокольном этаже павильона расположены также административные помещения, со входами непосредственно с улицы и из павильона, камеры кондиционирования, склады и все обслуживающие и технические помещения.
За павильоном, в саду, находится ресторан с кафетерием и баром. В ресторан можно пройти из сада и из павильона по первому и по второму этажам. Ресторан выделен в отдельное двухэтажное здание, решенное по контрасту с самим павильоном — в виде горизонтального, вытянутого сооружения с низкими залами, обращенными в сторону сада. Устройство ресторана в виде отдельного сооружения, выделенного из павильона, позволяет пользоваться всеми его залами в любое время, организовывать приемы, обеды и другие мероприятия, не мешая движению посетителей в павильоне.
Отличительной особенностью конструктивного решения здания является единство схемы несущих конструкций с архитектурной идеей сооружения. Конструкция надземной части запроектирована в виде шатра, состоящего из стен и покрытия решенных как пространственная стержневая конструкция.
Пространственная система внешней оболочки (шатра) здания образуется тремя главными элементами; а) стеной главного фасада здания, имеющей очертание знамени, с высотой от 23 до 100 метров. Конструкция стены решается вертикальными стойками, связанными между собой системой связей и представляет собою цилиндрическую оболочку; б) диском покрытия сложной формы в пространстве, решенном системой граней-складок, опирающихся на конструкцию стен; в) двумя дисками задних наклонных стен, также образованных системой граней-складок.
Стержни пространственного каркаса запроектированы в виде стальных труб длиной 15—80 м. Для уменьшения свободной длины этих элементов и возможности укладки на них панелей стен и кровли пространство между основными элементами каркаса зашивается решеткой из стоек и раскосов. Таким образом, образуются грани-складки покрытия и наклонных стен, составленные из плоских фермочек.
Все диски стен и кровельного покрытия здания в узлах сопрягаются друг с другом и таким образом в целом представляют собой жесткую неизменяемую систему всего сооружения, без промежуточных опор внутри здания, способную воспринимать все действующие на нее нагрузки и надежно передавать их на фундаменты.
Такая пространственная стержневая система, составленная из относительно легких стальных стержней, придает легкость и ажурность несущим конструкциям здания, а плоскости стен и покрытия, решенные в виде квадр или граней кристаллической формы, придают специфический и оригинальный характер всему сооружению.
Конструкции здания, расположенные ниже основного экспозиционного этажа (ниже нулевой отметки), решены с применением монолитных железобетонных стен, поддерживающих пространственную шатровую конструкцию по периметру здания, и стальных конструкций перекрытий в виде балок и колонн. Два перекрытия экспозиционных этажей на отметках +7,5 м и + 13 м решены в виде самостоятельного каркаса (не связанного с каркасом шатра здания), составленного из колонн и балок, жестко соединенных друг с другом в узлах. Таким образом, рамный каркас воспринимает как вертикальные нагрузки, так и горизонтальные, вызываемые сейсмикой.
Так как перекрытия имеют довольно сложную форму в плане, колонны расположены с редким шагом (9—20 м) и примыкание главных балок к колоннам осуществляется под различными углами (в плане), сечения колонн, поддерживающих перекрытия, приняты в виде труб диаметром от 500 до 750 мм. Для упрощения образования рамного сопряжения главных балок с колоннами конструкцию колонн намечено выполнить в виде стальных литых труб с отлитыми (вместе с основным стволом) воротниками, позволяющими легко осуществить жесткое примыкание балок под любым углом. Стальное литье для колонн позволяет также создать весьма экономичную конструкцию, так как толщина стенок в местах наибольших изгибающих моментов принимается большей, чем в сечениях, где эти моменты незначительны или совсем отсутствуют.
Сечения ригелей приняты в виде общепринятых сварных или прокатных двутавров. По балкам междуэтажных перекрытий укладывается гофрированный настил из тонколистовой оцинкованной стали толщиной 1,5 мм, который в последующем заполняется монолитным бетоном с укладкой стальной сетки. Бетон служит защитой стальных конструкций от огня и основанием для укладки чистых полов.
Все фундаменты здания запроектированы из монолитного железобетона. Поскольку разность осадок фундаментов на естественном основании и на сваях при данных грунтовых условиях и принятых нагрузках за период сооружения и эксплуатации цельнометаллической легкой конструкции павильона будет невелика, принято решение не делать осадочных швов в конструкции.
Главный фасад запроектирован в виде стальных панелей из оцинкованного окрашенного листа с легким эффективным утеплителем. Плоскости задних стен и кровельного покрытия обшиваются панелями из асбестоцементных листов с эффективным утеплителем.
Внутри помещения все конструкции внешней оболочки (шатра) здания обшиваются декоративными окрашенными гипсовыми листами. Междуэтажные перекрытия подшиваются подвесными акустическими потолками типа травертон с проемами для размещения светильников и вентиляционных решеток.
Здание оборудуется системами кондиционирования воздуха, водоснабжения, канализации, оснащаются различными видами электроснабжения, электрооборудования, электроосвещения и слаботочными устройствами (телефонная станция, сигнализация, радиотелевизионный комплекс и др.).
Между этажами павильона предусматривается установка эскалаторов, а для административных помещений и ресторана — пассажирского и грузовых лифтов. Для подъема экспонатов на междуэтажные перекрытия запроектирован крупногабаритный грузовой лифт.
Общая кубатура павильона с рестораном около 200 тыс. м3. Площадь экспозиции 12 тыс. м2.
Строительство павильона, осуществляемое японской фирмой Такенака Комутен, должно быть закончено к концу 1969 г.
Проект павильона разработан в Моспроекте-2. Авторы проекта: архитекторы М. Посохин (руководитель авторского коллектива), В. Свирский, инженер А. Кондратьев, художник К. Рождественский. Соавтор архитектор Л. Лавренев. В разработке проекта принимали участие архитекторы Ю. Семенов, С. Кулев, Е. Лавренова.
